2.0 to 4.0 GHz Power Divider
-
Place of OriginCHINA
-
اسم العلامة التجاريةZR Hi-tech
-
Model NumberLT-PD-2S-020040
-
وثيقة
-
Minimum Order Quantity1
-
Packaging Detailscarton packing
-
Delivery Time4 weeks
-
Payment TermsD/A,D/P,T/T
2.0 to 4.0 GHz 30 Watt LT-PD Series 2-Way Power Divider
2.0 إلى 4.0 GHz 30 واط LT-PD سلسلة تقسيم الطاقة ثنائي الاتجاه
لمحة عامة عن المنتج
الـ LT-PD-2S-020040 هو مقسم طاقة عالي الأداء يعمل من 2.0 إلى 4.0 GHz مع أقصى قدر من 30 واط.
الخصائص الرئيسية
- تقسيم الطاقة ذو اتجاهين مع تصميم خطوط الشريط
- نطاق واسع لدرجات الحرارة التشغيلية: -40°C إلى +70°C
- نطاق التردد: من 2.0 إلى 4.0 غيغاهرتز
- أقصى قدر من الطاقة: 30 واط (سي دبليو)
- خسارة إدخال منخفضة: < 0.35 ديسيبل
- عزل عالي: > 20 ديسيبل
- الامتثال: CE، RoHS، REACH
- ضمان لمدة سنة واحدة
وصف مفصل
يحتوي تقسيم الطاقة LT-PD-2S-020040 على موصلات SMA-Female ويوفر أداءً ممتازًا مع 0.35 ديسيبل من الحد الأقصى لفقدان الإدراج و 20 ديسيبل من الحد الأدنى للعزلة.تم تصميم هذا المكون المتوافق مع RoHS و REACH للعمل الموثوق به في البيئات الصعبة.
المواصفات التقنية
| المعلم | المواصفات | الشروط |
|---|---|---|
| رقم الجزء | LT-PD-2S-020040 | |
| نطاق التردد | 2.0 إلى 4.0 غيغاهرتز | |
| عائق | 50 أوم | |
| الإدخال VSWR | 1.25واحد كحد أقصى | |
| الخروج VSWR | 1.2واحد كحد أقصى | |
| خسارة الإدراج | 0.35 ديسيبل ماكس | باستثناء الخسارة الاسمية للفصل 3.0dB |
| العزلة | 20 ديسيبل دقيقة | |
| توازن النطاق | 0.4 ديسيبل ماكس | |
| توازن المراحل | أربع درجات كحد أقصى | |
| طاقة المدخل | 30 كيلوواط | |
| أجهزة الاتصال | SMA- الإناث | |
| البعد | 28 × 28 × 10 ملم |
ملاحظة: المواصفات المخصصة متاحة عند الطلب.

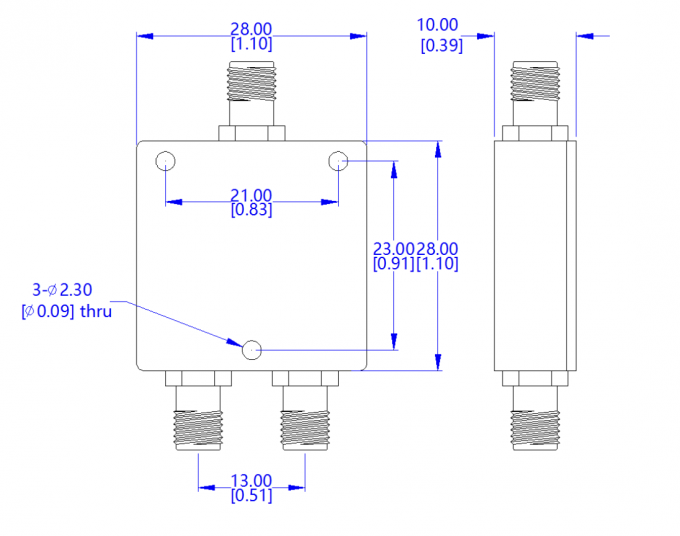

رسم المخطط
